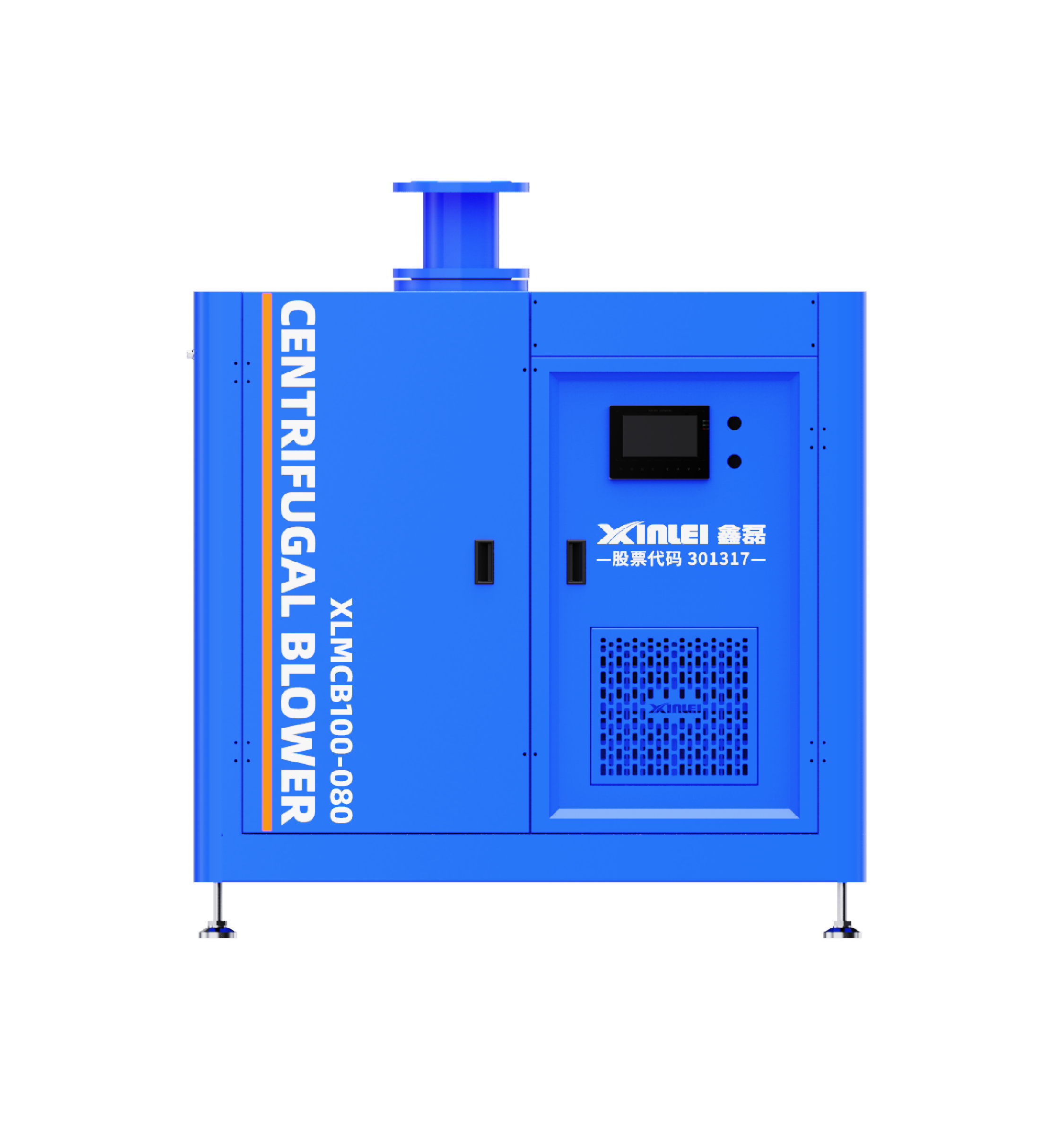

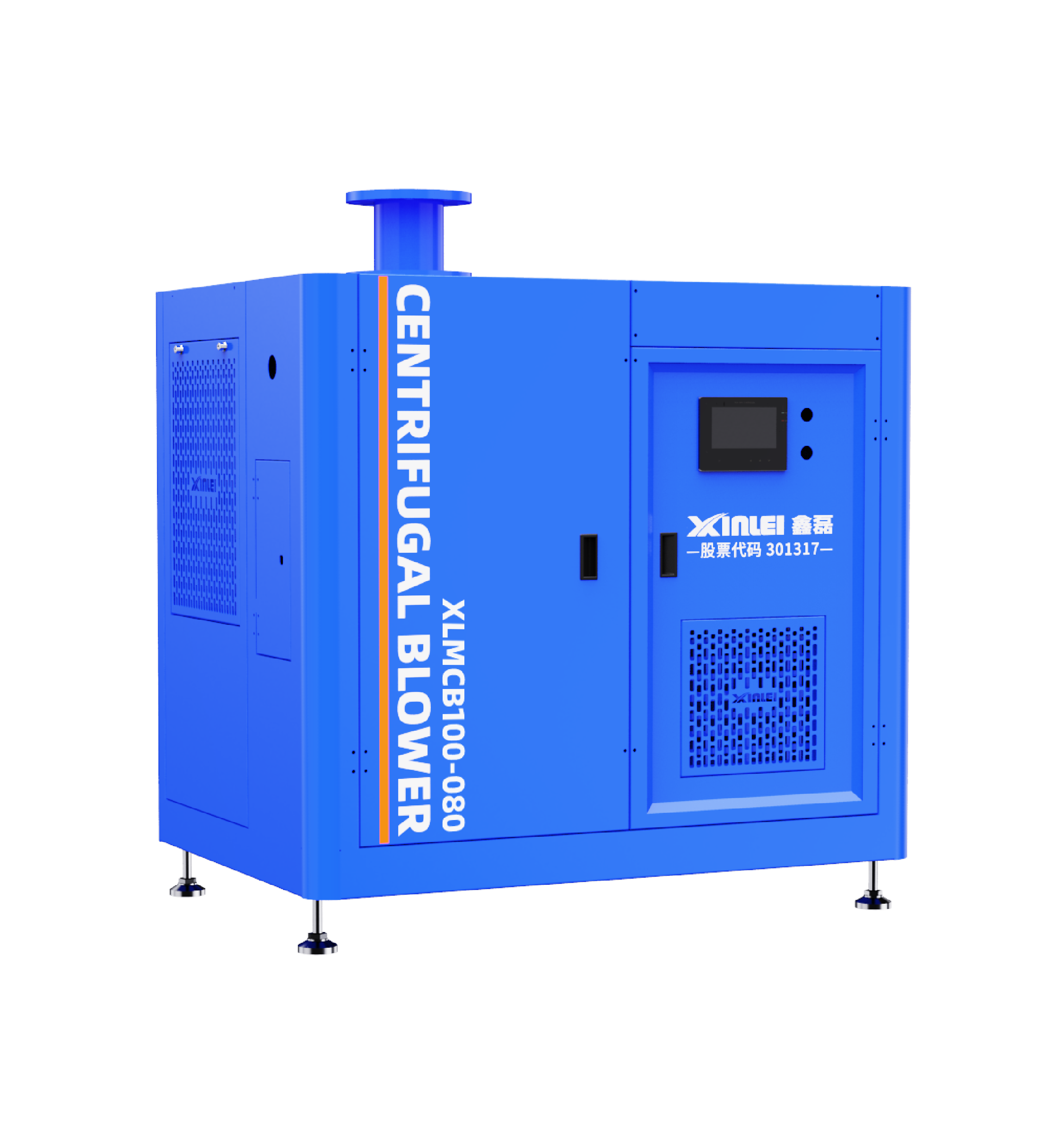

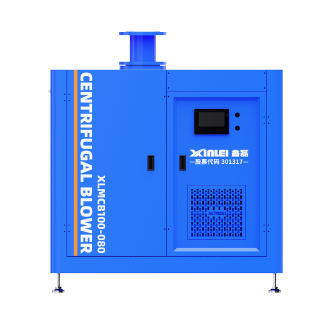

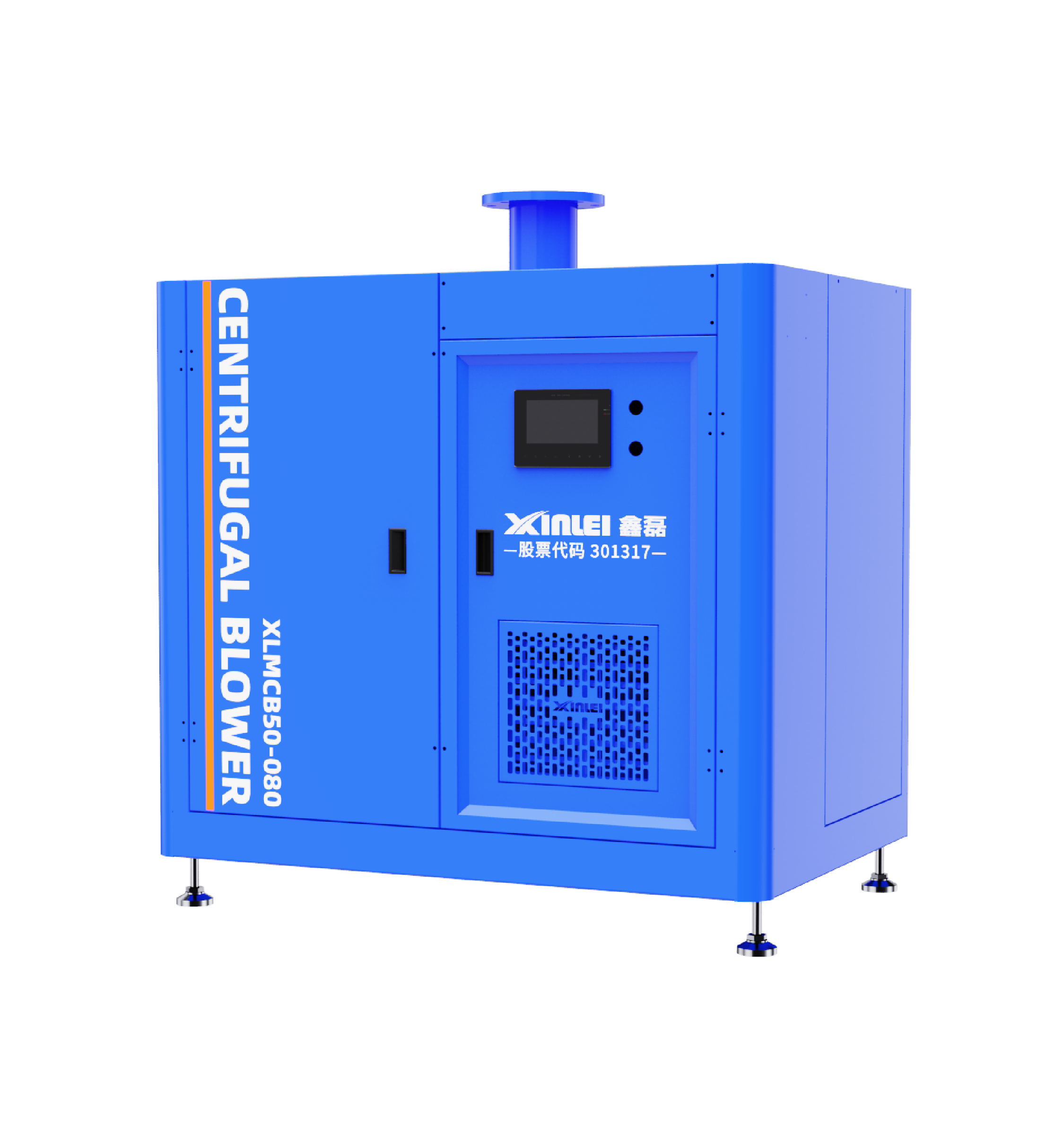

磁懸浮離心鼓風機借鑒了飛機的渦輪發動機技術,是一種全新概念的單級高速離心鼓風機。采用“高速直聯電機”、“磁懸浮軸承”和“高精度三元流葉輪”等三大核心科技,開啟了高效率、高性能、低噪音、低能耗風機新紀元。三元流葉輪與轉子直聯,傳動零損失,是一種無油潤滑系統的長壽命、免維護的綠色環保產品。
壓縮方式
流量調節范圍
喘振
軸承類型
軸承壽命
電機類型
電動機起動
噪聲(dB))
振動
潤滑
轉速
工況適應型
環境要求
離心
45-100%
有
磁懸浮軸承
20年以上半永久性
高速永磁同步電機
變頻啟動
70-80dB
沒有
100%無潤滑油
10000-50000rpm
需要較為理想且穩定的工況
對于粉塵、濕度等環境要求很高
容積式
無法調節
無
滾動軸承
1~2年
永磁同步電機或感應電動機
啟動困難10x操作電流
超過100dB
很嚴重
潤滑脂或油周期性更換
≤3000rpm
對于變化的工況性能上能保持穩定
含塵含濕較高的惡劣環境中容錯性更高,此類環境下可靠
高速永磁電機
采用高效永磁同步電機(PMSM),效率 ≥ 96%;
葉輪與軸直接連接,動力傳遞效率可達100%;
航空動力工程學技術,轉速可達5萬多轉每分鐘;
絕緣等級為H級(最大耐溫180°C)。

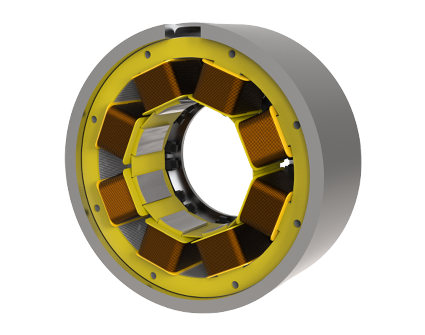

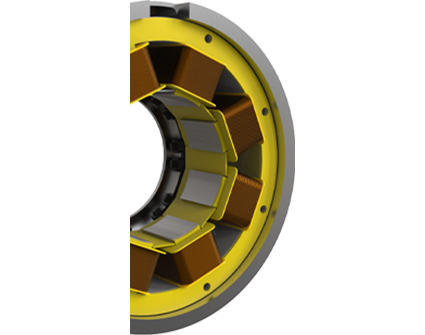

磁軸承
搭載8路傳感器的五自由度磁懸浮軸承,傳感器信號處理頻率1000每秒,精確控制轉子軸心位置,F(xiàn)E優化磁力設計和最小化渦流;
高達10kN徑向和20kN推力的高負載能力;
轉子不平衡補償和動態的支撐剛度;
無接觸、無磨損以及無需潤滑。
傳感器
可靠的傳感器技術保障整機磁懸浮軸承系統穩定運行;
感應電流或渦電流;
一個傳感器單元(3位移,1旋轉)備用脈沖傳感器有四個感應通道;
低噪音和高分辨率設計,集成防護屏蔽外部磁場。

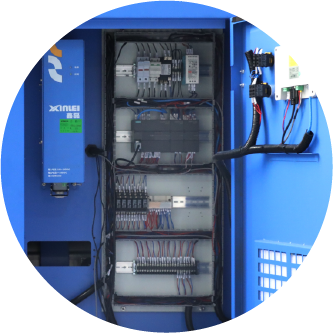

PLC電控系統
采用國際品牌PLC,實時監控系統運行數據及軌跡,多重保護預警功能;
物聯網數據庫管理,組建后臺服務平臺,設備能效模塊式管理。

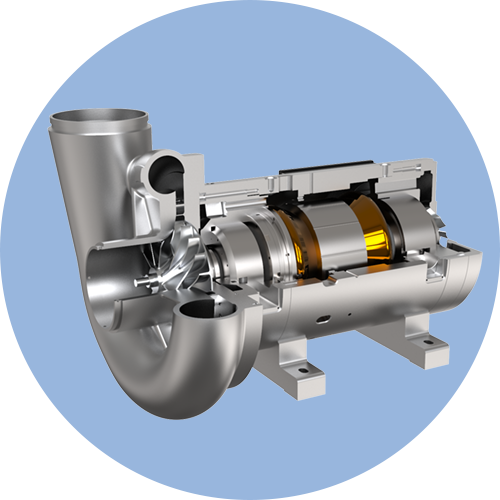

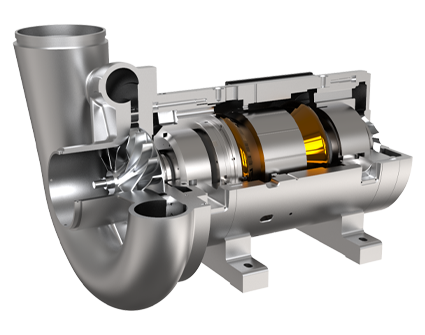

永磁高速主機
PMSM永磁同步電機以高速旋轉的優化設計,效率可達96%以上,通過變頻器可進行精準的速度控制;
精密加工三元流葉輪;
五自由度磁懸浮軸承;
液冷/風冷冷卻方式。

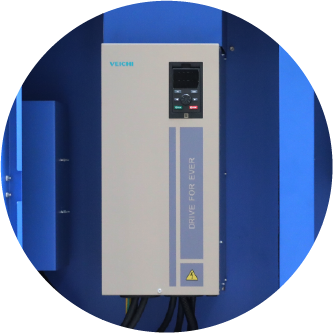

高效變頻器
采用知名品牌變頻器,穩定性和可靠性高;
為高速旋轉提供較小化算法;
通過調節頻率(HZ) 達到節約能源的高速旋轉功能。

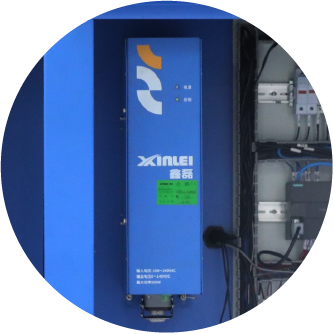

磁懸浮軸承控制器
全數碼控制器;
優越的減振功能;
多功能監控能力;
高效服務界面。
智能操作面板
觸摸屏畫面實時監控設備運行;
智能遠程控制;
自動故障報警,便于分析故障原因。
云平臺可以記錄提供已綁定到平臺上的風機的運行狀態、運行參數以及進行故障報警和數據記錄分析。用戶登錄平臺就可實現遠程監控節能設置管理,使用戶實現實時設備管理。目前該物聯網云平臺提供ANDROID及IOS、PC客戶端,并且開放接口實現與ERP等第三方軟件鏈接,為用戶提供更多可能性。
