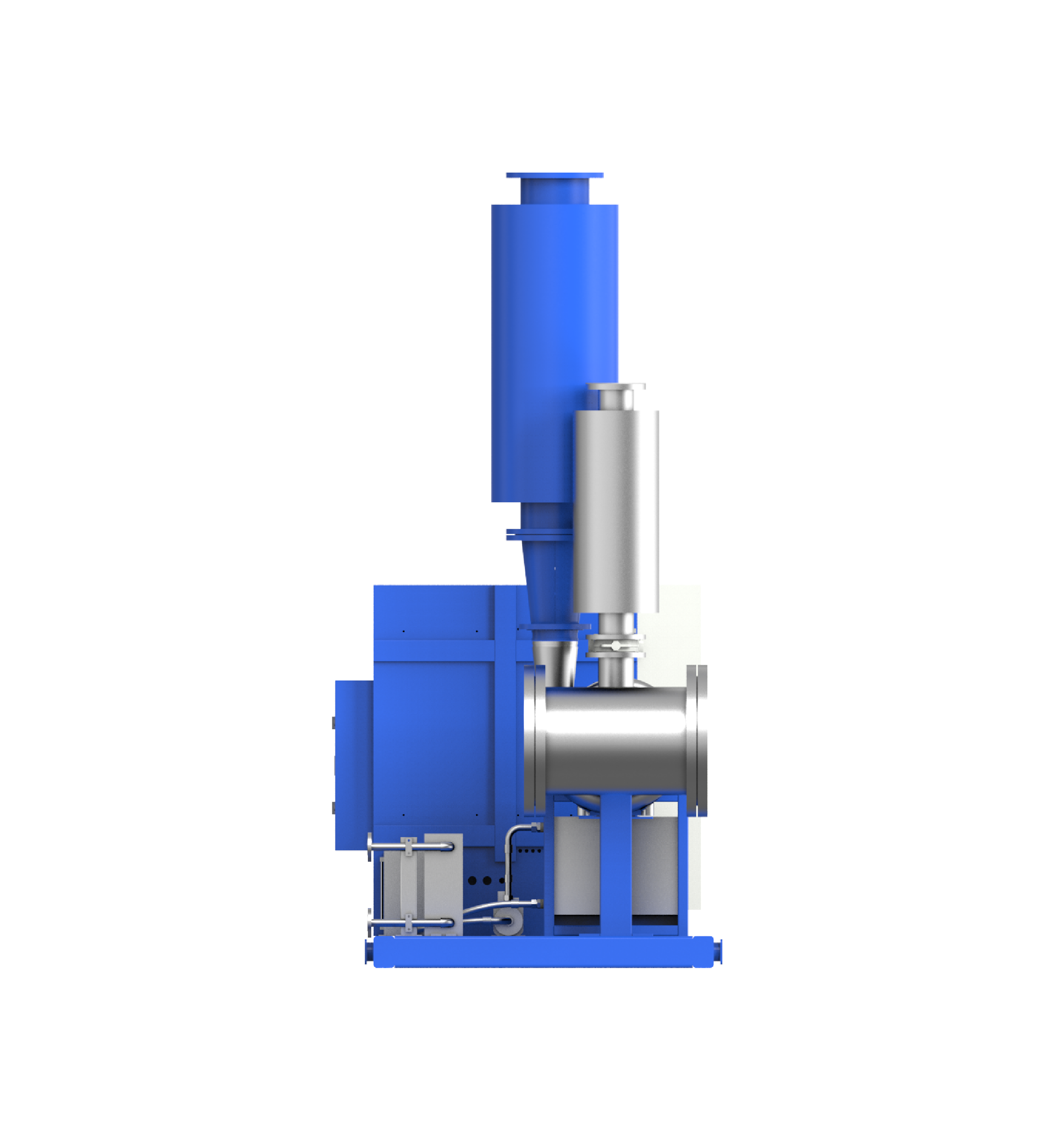

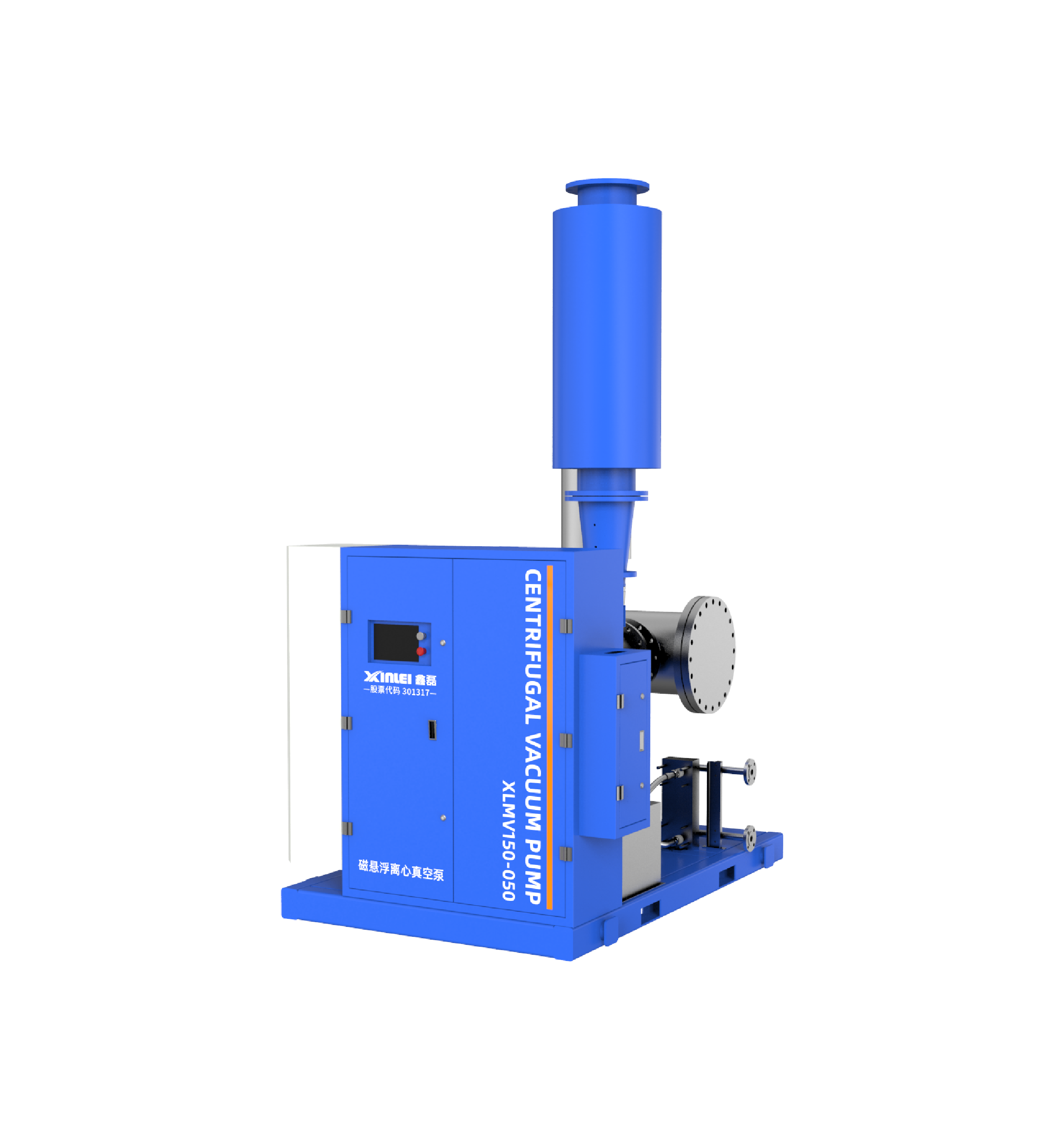

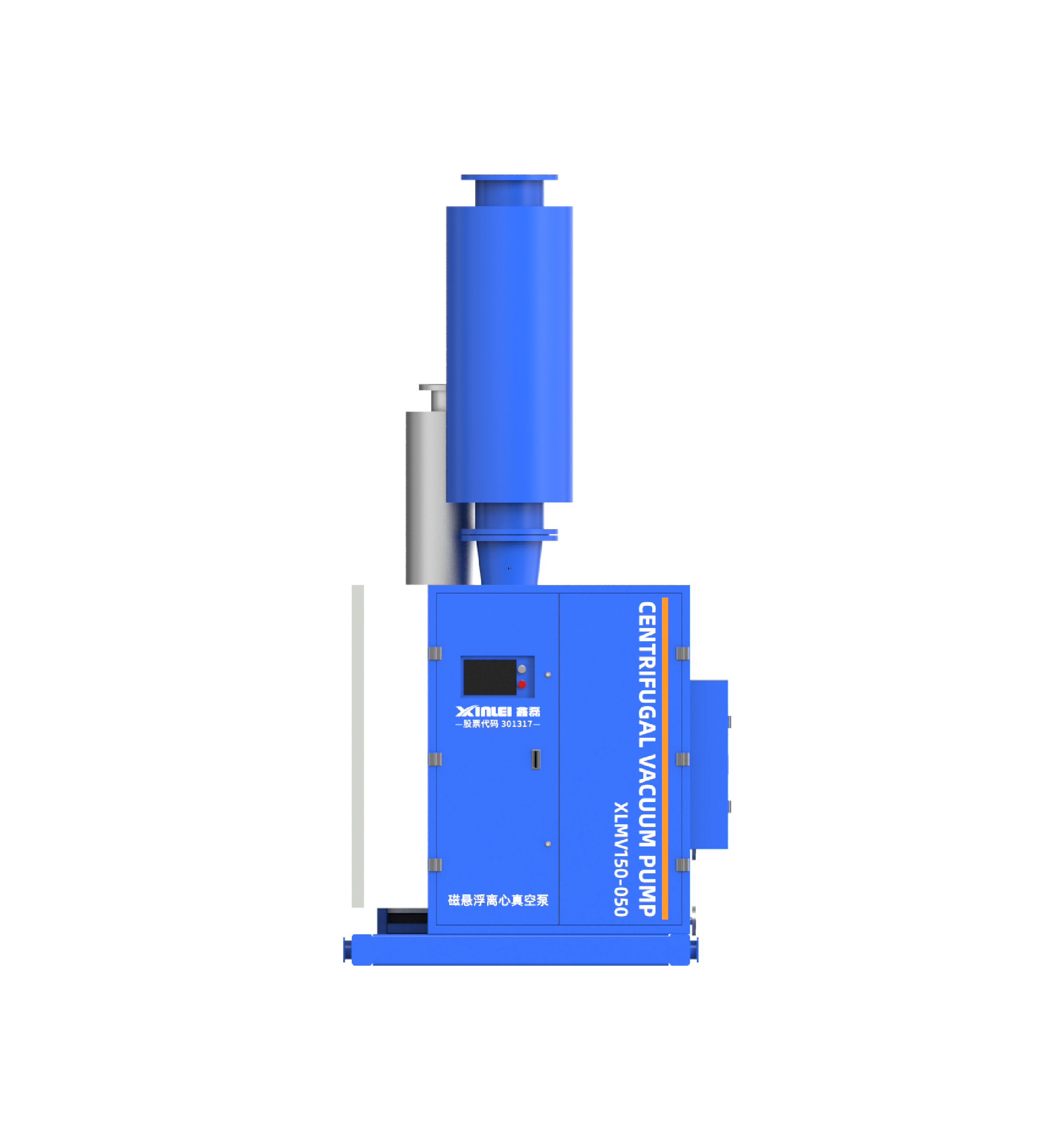

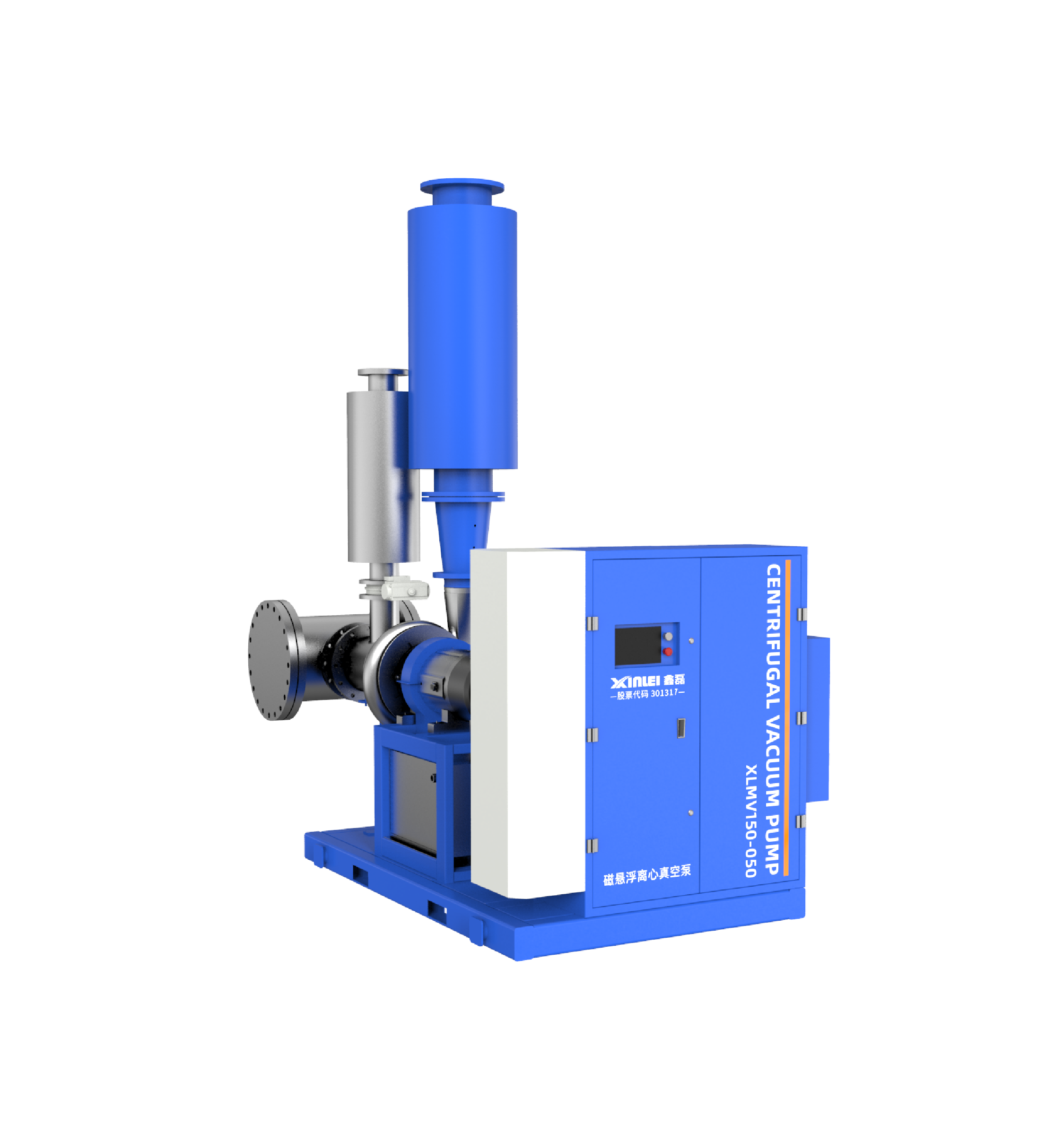

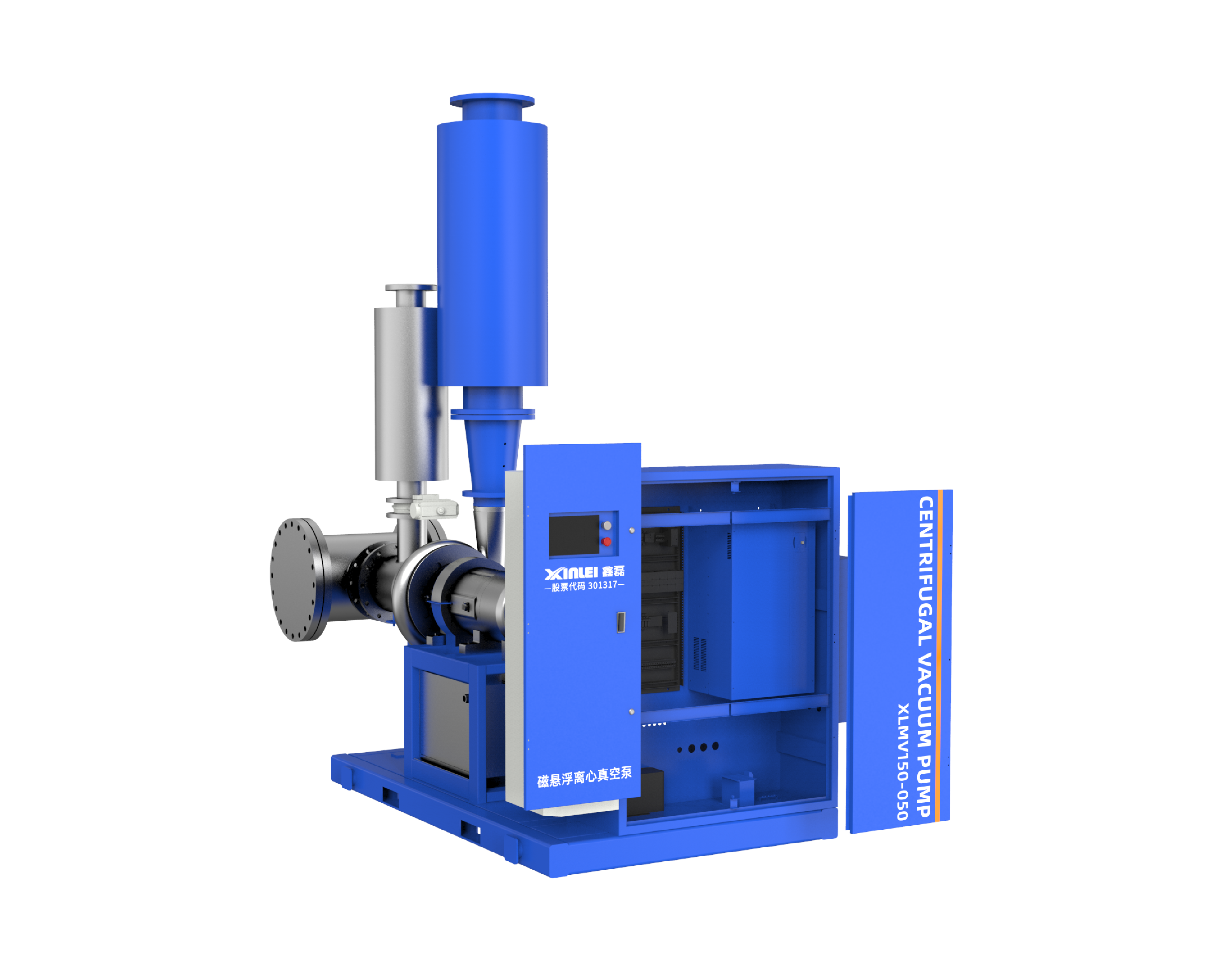

磁懸浮離心真空泵是集磁懸浮、變頻、高速永磁同步電機和高速葉輪等成熟技術于一身,主動式懸浮磁軸承可將真空泵轉子保持在最佳位置,變頻技術實現了真空泵的低電流啟動和全工況智能調節,高速電機和高速葉輪的應用實現了整機效率高,體積小重量輕。與傳統真空泵相比,磁懸浮離心真空泵沒有齒輪增速箱,無需潤滑油,振動小,噪音低,可節能約20%。
三元流葉輪
采用TC4鈦合金,強度高,抗蝕性好,適合用于高溫高濕,帶腐蝕性物質的惡劣工作條件;
通過5軸加工中心精密制造,公差保持在5/1000毫米以下,因葉輪與軸直接連接動力傳遞效率可達100%。
高速永磁電機
采用高效永磁同步電機(PMSM),效率≥96%,電機軸與葉輪直連設計,傳動效率100%;
可以實現精準調速,最高可達50000r/min;絕緣等級為H級(最大耐溫180°C)。

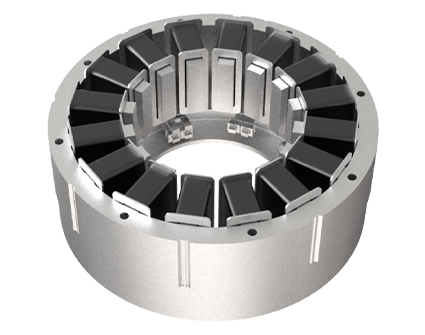

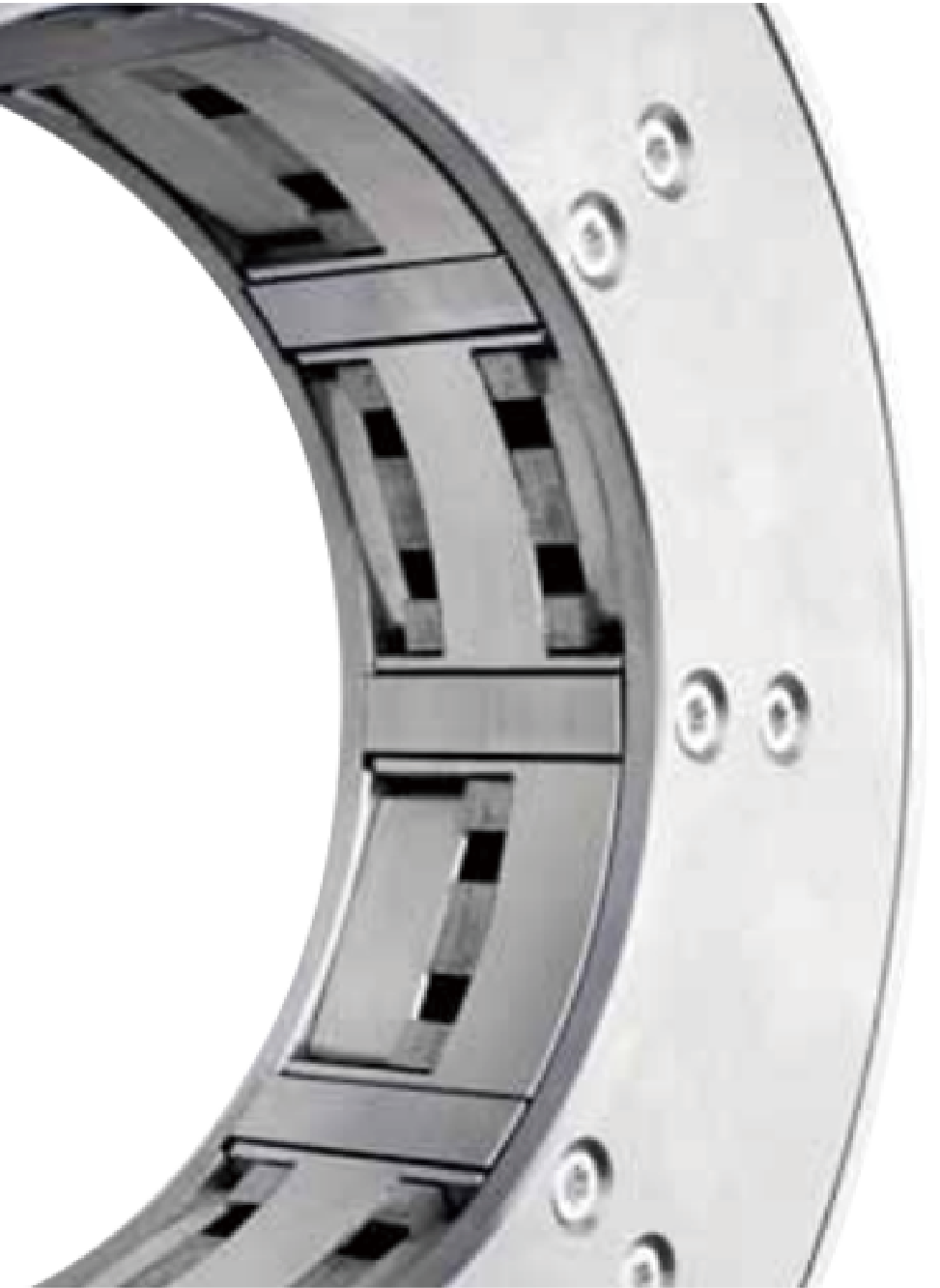

磁軸承
FE優化磁力設計和最小化渦流,高達10kN 徑向和20kN 推力的高負載能力,轉子不平衡補償和動態的支撐剛度;
無接觸、無磨損、無需潤滑,一體化真空灌封生產工藝,長生命周期設計。
傳感器
可靠的傳感器技術保障整機磁懸浮軸承系統穩定運行,一個傳感器單元(3位移,1旋轉)備用脈沖傳感器有四個感應通道;
低噪音和高分辨率設計,集成防護屏蔽外部磁場。
PLC電控系統
采用國際品牌PLC,實時監控系統運行數據及軌跡,多重保護預警功能;
物聯網數據庫管理,組建后臺服務平臺,設備能效模塊式管理。

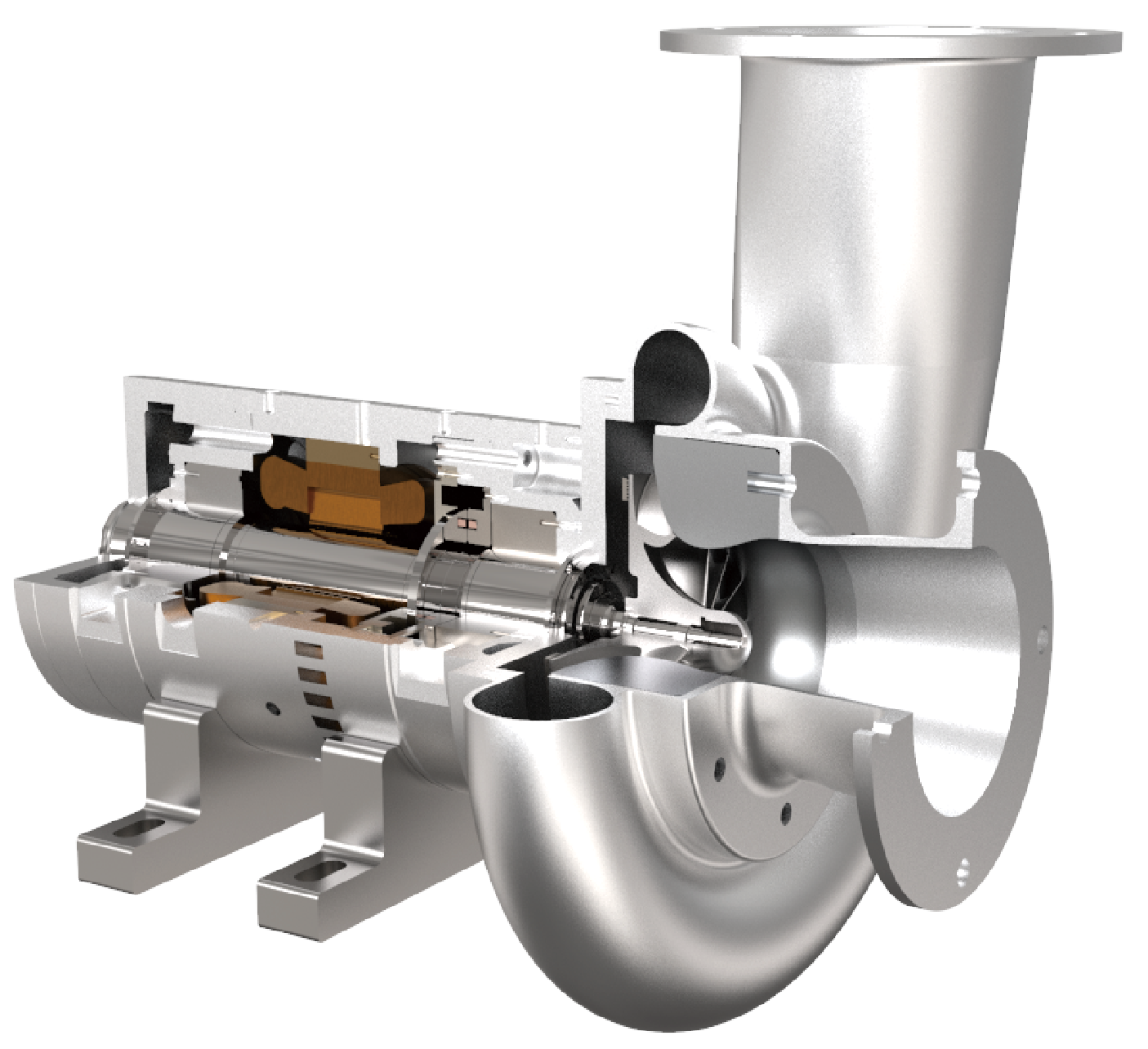

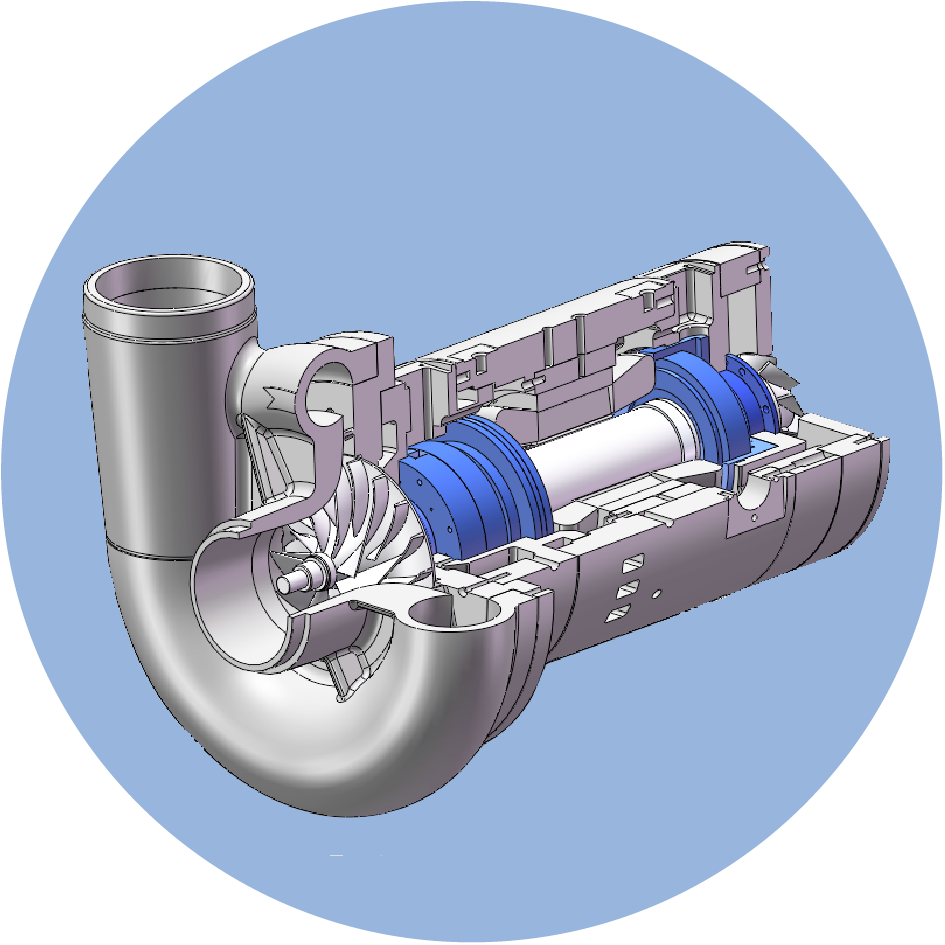

永磁高速主機
PMSM永磁同步電機以高速旋轉的優化設計,效率可達96%以上,通過變頻器可進行精準的速度控制;
精密加工三元流葉輪;
五自由度磁懸浮軸承;
液冷/風冷冷卻方式。
高效變頻器
采用知名品牌變頻器,穩定性和可靠性高
為高速旋轉提供較小化算法;
通過調節頻率(HZ)達到節約能源的高速旋轉功能。

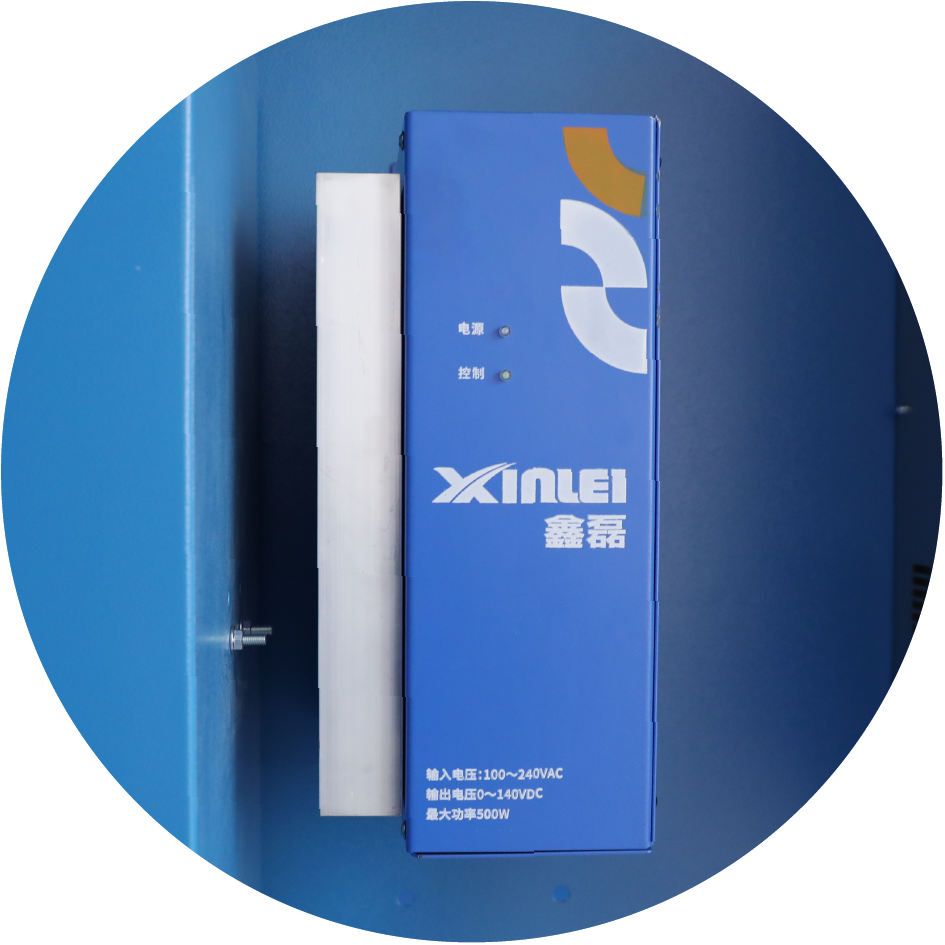

磁懸浮軸承控制器
全數碼控制器
優越的減振功能
多功能監控能力
高效服務界面

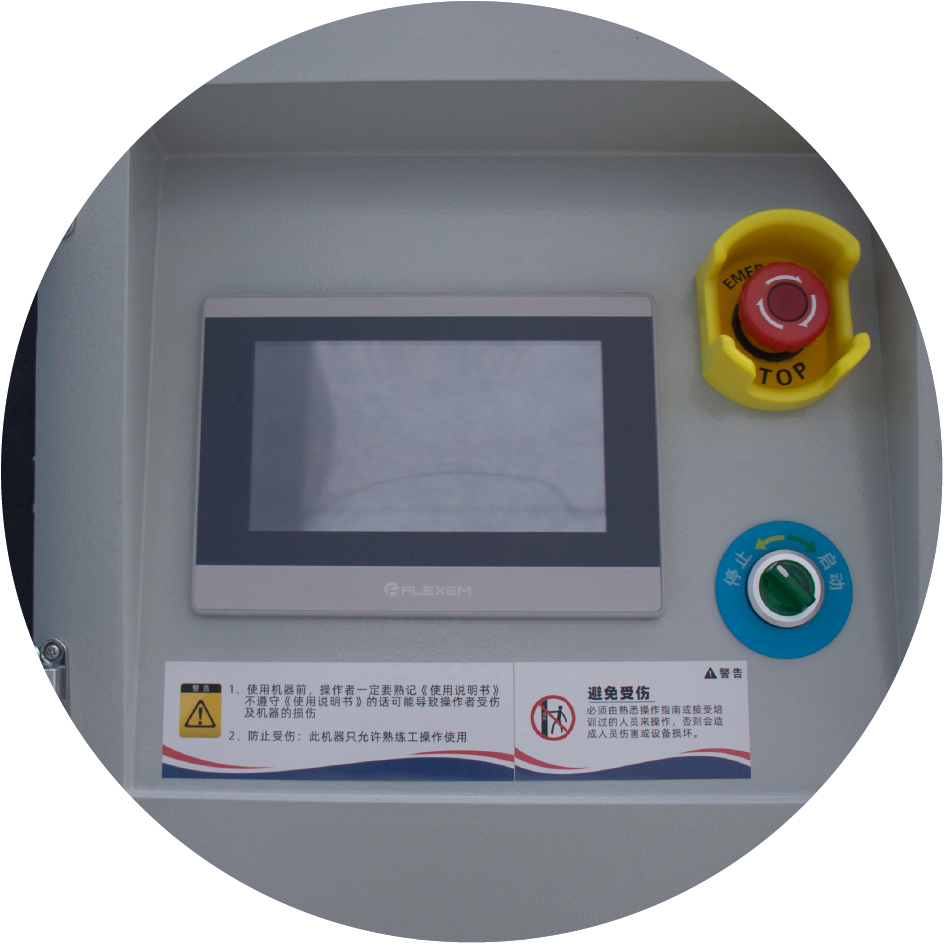

智能操作面板
觸摸屏畫面實時監控設備運行;
智能遠程控制;
自動故障報警,便于分析故障原因。
云平臺可以記錄提供已綁定到平臺上的風機的運行狀態、運行參數以及進行故障報警和數據記錄分析。用戶登錄平臺就可實現遠程監控節能設置管理,使用戶實現實時設備管理。目前該物聯網云平臺提供ANDROID及IOS、PC客戶端,并且開放接口實現與ERP等第三方軟件鏈接,為用戶提供更多可能性。
